Dur Carbon A105/A105N, A350 LF2, A694 F52/F60/F65 SW Tee

1. Math: Soced Weld Te, Lateral Te,
2. Safon: ASME B16.11, MSS SP79, MSS SP83, MSS SP95, a MSS SP97 ac ati.
3. Maint: 1/8" ~ 4"（DN6 ~ DN100）
4. Dosbarth: STD,XS,Sch,160/XXS,2000LB,3000LB,6000LB,9000LB

Anfon ymchwiliad

Dur Carbon A105/A105N, A350 LF2, A694 F52 / F60 / F65 SW Tee

Ffitiad pibell wedi'i ffugio a ddefnyddir mewn systemau pibellau yw Socket Weld Tee (SW Tee). Mae'r deunyddiau dur carbon a ddefnyddir amlaf yn cynnwysASTM A105/A105N, A350 LF2, ac A694 F52/F60/F65, sy'n addas ar gyfertymheredd uchel,{0}}tymheredd isel, a-cynnyrch uchelamodau gwasanaeth, yn y drefn honno. Yn wahanol i ffitiadau weldio casgen, mae'n cynnwys "soced" (ardal cilfachog) y mae'r bibell wedi'i gosod ynddo i'w chysylltu. Mae ffitiadau weldio soced fel arfer yn cael eu defnyddio mewn cymwysiadau pibellau tyllu bach (yn gyffredinol NPS 2 a llai).

Dimensiynau Tee Weld Soced

Maint	1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"
Mathau	Ti syth neu gyfartal, lleihau ti
Pwysau	3000LB, 6000LB, 9000LB
Safonol	ASME, JIS, DIN, GB/T, BS

Cysylltwch nawr

A105/A105N VS A350 LF2 VS A694 F52/F60/F65

Graddau	A105/A105N	A350 LF2	A694 F52	A694 F60	A694 F65
Safonol	-tymheredd uchel cyffredinol	Gwydnwch-tymheredd isel	Uchel{0}}Cynnyrch uchel-cryfder	Uchel{0}}Cynnyrch uchel-cryfder	Uchel{0}}Cynnyrch uchel-cryfder
Cryfder Cynnyrch	Yn fwy na neu'n hafal i 250 MPa	Yn fwy na neu'n hafal i 240 MPa	Yn fwy na neu'n hafal i 359 MPa	Yn fwy na neu'n hafal i 414 MPa	Yn fwy na neu'n hafal i 448 MPa
Cryfder Tynnol	Yn fwy na neu'n hafal i 485 MPa	Yn fwy na neu'n hafal i 450 MPa	Yn fwy na neu'n hafal i 455 MPa	Yn fwy na neu'n hafal i 517 MPa	Yn fwy na neu'n hafal i 551 MPa
Tymheredd	-29 gradd - 427 gradd	-46 gradd -343 gradd	-29 gradd - 343 gradd	-29 gradd - 343 gradd	-29 gradd - 343 gradd
Gwasanaeth	-stêm tymheredd uchel ac olew poeth	Cyfrwng tymheredd isel-	Trosglwyddiad pwysedd canolig ac uchel	-Trosglwyddiad pwysedd uchel	Trosglwyddiad pwysedd uchel ychwanegol

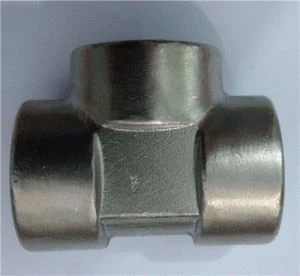

Carbon Steel Socket Weld Tee

Beth yw Dur Carbon A105?

Carbon Steel A105N Forged Pipe Elbow, mae'n ffitiad "normaleiddio" trin â gwres heb unrhyw straen mewnol, felly mae ganddo eiddo rhagorol. O ganlyniad, mae einCarbon Steel A105N Forged Teesbod â strwythur grawn unffurf i'w ddefnyddio mewn systemau stêm a phŵer pibellau pwysau. Ar yr un pryd, o'i gymharu â ffitiadau pibell weldio casgen, defnyddir ffitiadau pibell weldio soced yn bennaf ar gyfer Pibellau Bore Bach; fel arfer ar gyfer pibellau â diamedr enwol o NPS 2 neu lai. Hefyd,CS A105N Ffitiadau ffuggellir ei ddefnyddio mewn unrhyw sefyllfa lle mae angen trosglwyddo stêm pwysedd uchel neu ddŵr poeth o un bibell i'r llall, megis mewn gweithfeydd pŵer, purfeydd, gweithfeydd cemegol, melinau papur a melinau tecstilau.

HT PIPE yw gwneuthurwr, cyflenwr ac allforiwr Ffitiadau Forged Carbon Steel A105 / A105N, sy'n cael eu ffugio, atebion pibellau Dur Carbon i'w defnyddio gyda systemau pwysau sy'n gweithio ar dymheredd uwch yn ogystal â thymheredd amgylchynol.

Beth yw Deunydd ASTM A350 LF2?

Rhaid i ffitiadau Dosbarth 1 ASTM A350 Lf2 gael eu cynhyrchu gan unrhyw aelwyd agored, ocsigen sylfaenol, ffwrnais drydan neu doddi anwythiad gwactod (VIM). Y prif wahaniaeth rhwng ffitiadau ASTM A350 Lf2 Gradd 1 a ffitiadau LF2 Gradd 2 yw eu lleiafswm tymheredd cymwys. Mae gan gyplyddion a ddosberthir fel LF2 Dosbarth 1 dymheredd cymwys o tua - 50 gradd F, ac ar gyfer cyplyddion Dosbarth 2 LF2, y tymheredd isaf sy'n gymwys yw -0 gradd F. Y tymheredd isaf sy'n gymwys ar gyfer y ddwy radd hefyd yw'r tymheredd safonol ar gyfer cynnal profion effaith Charpy V-notch.

Beth yw ASTM A694 F52 F60 F65 F70?

Mae ASTM A694 yn fanyleb safonol ar gyfer gofaniadau carbon a dur aloi, gan gynnwys flanges pibell, ffitiadau, falfiau, a chydrannau pibellau eraill ar gyfer gwasanaethau trosglwyddo pwysedd uchel. Mae'r deunydd ar gael mewn sawl gradd: ASTM A 694 gradd F42, F52, F56, F60, F65 a F70. Fe'u defnyddir yn eang mewn piblinellau olew a nwy pwysedd uchel yn ogystal â gosodiadau pen ffynnon a manifold.

Carbon Steel ANSI B16.11 Soced Weld Maint Tee a Dimensiynau

Socket Weld Tee

NPS	B	B	A	A	A	G min.	G min.	G min.	J
NPS	max.	min.	3000#	6000#	9000#	3000#	6000#	9000#	min.
1/8"	11.2	10.8	11	11	-	2.41	3.15	-	9.5
1/4"	14.6	14.2	11	13.5	-	3.02	3.68	-	9.5
3/8"	18	17.6	13.5	15.5	-	3.2	4.01	-	9.5
1/2"	22.2	21.8	15.5	19	25.5	3.73	4.78	7.47	9.5
3/4"	27.6	27.2	19	22.5	28.5	3.91	5.56	7.82	12.5
1"	34.3	33.9	22.5	27	32	4.55	6.35	9.09	12.5
1-1/4"	43.1	42.7	27	32	35	4.85	6.35	9.7	12.5
1-1/2"	49.2	48.8	32	38	38	5.08	7.14	10.15	12.5
2"	61.7	61.2	38	41	54	5.54	8.74	11.07	16
2-1/2"	74.4	73.9	41	-	-	7.01	-	-	16
3"	90.3	89.8	57	-	-	7.62	-	-	16
4"	115.7	115.2	66.5	-	-	8.56	-	-	19

Mae pob dimensiynau mewn mm.

NPS	3000#		6000#		9000#		3000#		6000#		9000#
NPS	D max.	D mun.	D max.	D mun.	D max.	D mun.	C uchafswm.	C mun.	C uchafswm.	C mun.	C uchafswm.	C mun.
1/8"	7.6	6.1	4.8	3.2	-	-	3.18	3.18	3.96	3.43	-	-
1/4"	10	8.5	7.1	5.6	-	-	3.78	3.3	4.6	4.01	-	-
3/8"	13.3	11.8	9.9	8.4	-	-	4.01	3.5	5.03	4.37	-	-
1/2"	16.6	15	12.5	11	7.2	5.6	4.67	4.09	5.97	5.18	9.35	8.18
3/4"	21.7	20.2	16.3	14.8	11.8	10.3	4.9	4.27	6.96	6.04	9.78	8.56
1"	27.4	25.9	21.5	19.9	16	14.4	5.69	4.98	7.92	6.93	11.38	9.96
1-1/4"	35.8	34.3	30.2	28.7	23.5	22.2	6.07	5.28	7.92	6.93	12.14	10.62
1-1/2"	41.6	40.1	34.7	33.2	28.7	27.2	6.35	5.54	8.92	7.8	12.7	11.12
2"	53.3	51.7	43.6	42.1	38.9	37.4	6.93	6.04	10.92	9.5	13.84	12.12
2-1/2"	64.2	61.2	-	-	-	-	8.76	7.67	-	-	-	-
3"	79.4	76.4	-	-	-	-	9.52	8.3	-	-	-	-
4"	103.8	100.7	-	-	-	-	10.69	9.53	-	-	-	-

Mae pob dimensiynau mewn mm.

Mae'r data dimensiwn hyn yn deillio oASME B16.11.

A105N VS A350 LF2 ?

Mae A105N yn addas ar gyfer cymwysiadau sy'n amrywio o -29 gradd i dymheredd uchel a dyma'r deunydd dur carbon a ddefnyddir amlaf.
Mae ASTM A350 LF2 wedi'i gynllunio'n benodol ar gyfer gwasanaeth tymheredd isel, y bwriedir ei ddefnyddio ar dymheredd is na -29 gradd, i lawr i mor isel â -46 gradd (-50 gradd F).

Beth yw'r Gwahaniaeth rhwng A105 Ac A105n?

A105: Anelio / Normaleiddio (yn ôl yr angen)
A105N/LF2: Normaleiddio + Tymheru Gorfodol

Safonau Cyfeiriedig:

ASME B16.11: Safonol ar gyfer ffitiadau ffug, soced-weldio, ac edafedd

ASME B31.3: Cod Pibellau Proses

ASME B31.1: Cod Pibellau Pŵer

ASTM A105/A105M: Manyleb safonol ar gyfer gofaniadau dur carbon

ASTM A350/A350M: Manyleb safonol ar gyfer gofaniadau dur carbon tymheredd isel

ASTM A694/A694M: Manyleb safonol ar gyfer gofaniadau dur carbon cryfder uchel

Awdur: Chloe Pu

Dros 5 mlynedd o brofiad manwl yn y diwydiannau dur gwrthstaen, aloi nicel a dur carbon. Yn arbenigo mewn dewis deunydd a datrysiadau cymhwyso ar gyfer gosodiadau pibellau diwydiannol, flanges, falfiau, a chydrannau cysylltiedig.
